Piastre di Staffaggio

Le piastre di staffaggio con cave a T, realizzabili o in acciaio o in ghisa, permettono il montaggio di attrezzature modulari con estremo rigore. Nell'officina meccanica di precisione Bonanomi le realizziamo da dimensione 200x200 fino a 10.000x2.500 mm.

Chiamate anche piastre base o piastre di serraggio, le piastre di staffaggio fanno parte dei sistemi di staffaggio per macchine utensili e sono utilizzate per lo staffaggio di pezzi meccanici sulle macchine utensili.

Piastre di Staffaggio con Cave a T per la Meccanica di Precisione

Le piastre di staffaggio sono prodotti per la meccanica di precisione ricavati da laminati di acciaio oppure da lastre di ghisa. Su di essi si ottengono lavorazioni per lo staffaggio tramite cave a T oppure griglie di fori filettati, ai quali si possono aggiungere bussole temprate (zero point) per una maggior precisione nel posizionamento.

Lo spessore delle piastre varia in funzione delle esigenze produttive e della grandezza delle cave a T. Vuoi capire quale materiale è più adatto alle tue piastre di staffaggio? Leggi il nostro articolo sulle differenze tra ghisa e acciaio.

Piastre di Staffaggio Modulabili e Personalizzabili

Le piastre di staffaggio realizzate nell'azienda meccanica di precisione Bonanomi possono essere prodotte con modularità di impiego: si parte dal modulo singolo per poi affiancarne altri di natura paritetica o con layout differente.

L'articolo si presta anche a personalizzazioni di superfici già esistenti, ricreando una superficie d'appoggio secondo specifiche funzionali al modificarsi delle geometrie dei pezzi o alla diversità dei prodotti da lavorare. Le piastre sono utilizzabili sia su piani macchina orizzontali che verticali (ad esempio per ricreare la superficie di lavoro di una squadra di staffaggio di grande dimensione, 3000x1000), sui centri di lavoro da 3 a 6 assi oppure sui centri pallettizzati.

Per il fissaggio sul piano macchina si utilizzano dei fori con lamatura, e le piastre possono essere fornite di chiavette per l'allineamento geometrico rispetto agli scorrimenti X, Y.

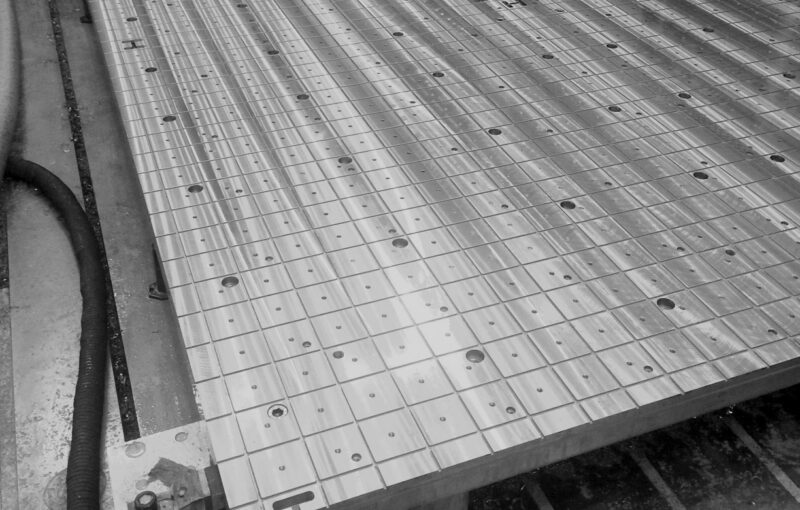

Su richiesta possono essere fornite anche superfici a depressione tipo piani vacuum oppure sistemi di chiusura oleodinamici.

La Differenza con i Piani di Staffaggio

La differenza principale rispetto ai piani di staffaggio, fiore all'occhiello della nostra produzione, è lo spessore ridotto e la mancanza dei sistemi di livellamento. Questi possono essere riprodotti, nel caso di richieste specifiche, con dei livellamenti speciali.

Le piastre sono fornibili da dimensione 200x200 fino a 10.000x2.500 mm.

In alternativa ai nostri prodotti per la meccanica di precisione standard riportati a catalogo, la G.Bonanomi può realizzare qualsiasi ingombro dimensionale, utilizzando qualsiasi materiale, per meglio ottemperare alle esigenze e alle richieste del cliente finale. Contattaci per richiedere piastre di staffaggio su misura.

Le Piastre di Staffaggio Bonanomi nell'Express Shop

Richiedi le piastre di staffaggio Bonanomi nel nostro Express Shop: scegli la dimensione che ti interessa e attendi la nostra offerta formale.

Al momento non sono disponibili piastre di staffaggio: puoi comunque contattarci per spiegarci le tue esigenze!

Non solo Piastre di Staffaggio: Scopri gli altri prodotti Bonanomi

L'azienda meccanica di precisione Bonanomi offre lavorazioni meccaniche in conto terzi e produce cubi, squadre e piani di staffaggio, piani di controllo, cilindri e blocchi di controllo, righe di controllo, piano di riscontro, elementi di livellamento e sostegno, banchi prova e cassette di montaggio.

Domande Frequenti

Cosa sono le Piastre di Staffaggio e a cosa servono?

Le piastre di staffaggio sono prodotti per la meccanica di precisione ricavati da laminati di acciaio o da lastre di ghisa. Grazie alle cave a T o alle griglie di fori filettati permettono il montaggio di attrezzature modulari con estremo rigore.

Che Differenza c'è tra Piastre di Staffaggio e Piani di Staffaggio?

Le piastre di staffaggio hanno uno spessore ridotto rispetto ai piani di staffaggio e non sono dotate di sistemi di livellamento. Su richiesta, anche le piastre possono essere dotate di livellamenti speciali.

Quali Sistemi di Staffaggio sono Disponibili sulle Piastre?

Le piastre possono essere lavorate con cave a T oppure con griglie di fori filettati. Ai fori si possono aggiungere bussole temprate zero point, che garantiscono una maggior precisione nel posizionamento.

Quali Dimensioni e Materiali sono Disponibili?

Bonanomi realizza piastre di staffaggio da 200x200 fino a 10.000x2.500 mm, in acciaio o in ghisa. Le piastre sono modulari, infatti si parte da un modulo singolo e se ne possono affiancare altri con lo stesso layout o con un layout diverso. Su richiesta si realizzano piastre di staffaggio su misura, in qualsiasi dimensione e materiale.
