Nell’officina meccanica di precisione di Bonanomi si realizzano due strumenti di riscontro essenziali per il controllo dimensionale. Il primo è il blocco di controllo, conosciuto anche come blocco a V, prisma a V o V-block, utilizzato sia al controllo sia al piazzamento su macchine utensili. Il secondo è il cilindro di controllo, o squadra cilindrica, utile per la verifica di ortogonalità e planarità delle pareti verticali.
Blocco di controllo per macchine utensili
Il blocco di controllo è un prodotto dell'industria della meccanica di precisione progettato per alloggiare un elemento cilindrico tra le sue pareti a V. In questo modo il particolare resta perfettamente centrato nel suo alloggiamento. È proprio questa forma a dare ai blocchi di controllo il nome comune di blocchi prismatici.
I blocchi vengono utilizzati principalmente a coppie e possono essere di due tipologie: a 1V e a 4V.
Blocco di controllo in ghisa

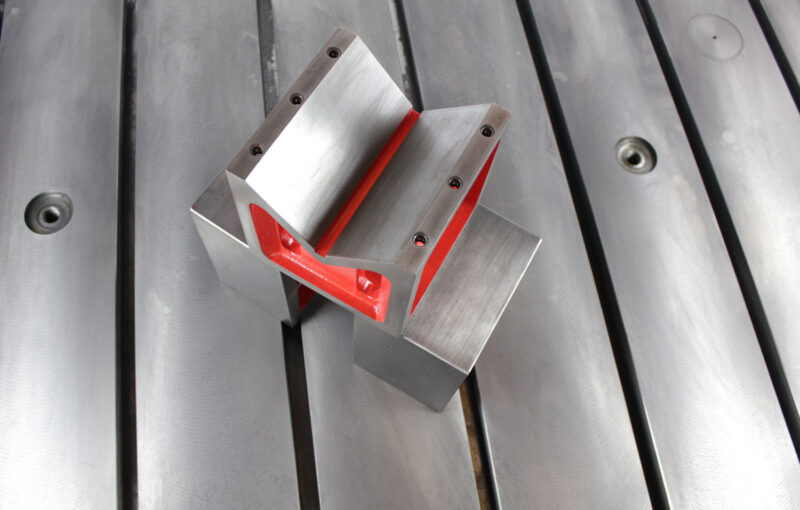

I blocchi di controllo a 1V presentano due cave laterali utili per lo staffaggio e una V centrale per l'alloggiamento del pezzo. Al contrario, il blocco di controllo a 4V presenta 4 V differenziate in ampiezza, una per ogni superficie esterna.
I blocchi a V si utilizzano normalmente su piani di riscontro e piani di controllo per la tracciatura, l'allineamento e il controllo di pezzi cilindrici. In alternativa servono per il posizionamento e il fissaggio di cilindri su macchine utensili.
Il materiale utilizzato è ghisa grigia G30 a struttura lamellare, con durezza superficiale 200-220 HB, molto resistente all'usura.
Il blocco di controllo può essere lavorato in due classi di precisione:
- precisione ± 0,01 rettificati
- precisione ± 0,05 fresati
Cilindri di controllo
Il cilindro di controllo è un cilindro lavorato in grado di essere utilizzato come riscontro per la verifica di ortogonalità e la planarità di pareti verticali. Le sue caratteristiche sono la cilindricità e l'ortogonalità. Per questa funzione è conosciuto anche come squadra cilindrica o cilindro campione.
Appoggiato su un piano di riscontro, il cilindro di controllo offre una superficie perfettamente perpendicolare alla base. Con questa superficie è possibile confrontare pezzi, attrezzature e strumenti di misura. È un valido complemento alle righe di controllo nelle verifiche geometriche.
Nell'officina meccanica di precisione Bonanomi viene realizzato sia in acciaio che in ghisa e viene utilizzato sia in ambito metrologico che in quello produttivo.
Blocchi a V e cilindri di controllo su misura
In alternativa ai prodotti per la meccanica di precisione standard riportati a catalogo, Bonanomi può realizzare qualsiasi ingombro dimensionale, utilizzando qualsiasi materiale, per meglio ottemperare alle esigenze e alle richieste del cliente finale. Contattaci per richiedere blocchi di controllo e cilindri di controllo su misura.
I blocchi di controllo e i cilindri di controllo presenti nell’Express Shop
Cerchi i nostri blocchi a V? Li trovi nell'Express Shop: seleziona la dimensione di tuo interesse e attendi la nostra offerta formale.
Al momento sono disponibili:
Non solo Blocchi e Cilindri di Controllo
Oltre ai blocchi di controllo e ai cilindri di controllo, nell'officina Bonanomi puoi richiedere il servizio di lavorazioni meccaniche in conto terzi o la realizzazione dei seguenti prodotti: piani di staffaggio, squadre di staffaggio, cubi di staffaggio e piastre di staffaggio, piani di controllo, righe di controllo, cassette di montaggio, banchi prova e colonne di sostegno e livellamento di qualsiasi materiale o dimensione.
Domande Frequenti
Cos'è un blocco a V e a cosa serve?
Il blocco a V, chiamato anche prisma a V o blocco di controllo, è uno strumento di precisione in ghisa con una o più cave a forma di V. Permette di alloggiare e centrare pezzi cilindrici. Si usa su piani di riscontro per tracciatura, allineamento e controllo dimensionale, oppure su macchine utensili per posizionare e fissare alberi e cilindri durante la lavorazione.
Che differenza c'è tra un blocco a V a 1V e uno a 4V?
Il blocco a 1V ha una sola V centrale per l'alloggiamento del pezzo e due cave laterali per lo staffaggio: è ideale quando serve fissarlo su macchina utensile. Il blocco a 4V ha una V su ciascuna faccia esterna, con ampiezze diverse: in un solo strumento copre più diametri di pezzo, basta ruotarlo sulla faccia corretta.
Perché i blocchi a V si utilizzano in coppia?
Un pezzo cilindrico, soprattutto se lungo, deve essere sostenuto in due punti per restare parallelo al piano di appoggio. Pertanto i blocchi a V si usano in coppia: le due V lavorano come due supporti identici e mantengono il pezzo perfettamente allineato durante il controllo.
A cosa serve un cilindro di controllo?
Il cilindro di controllo, detto anche squadra cilindrica, è un riferimento di precisione per verificare l'ortogonalità e la planarità di pareti verticali. Appoggiato su un piano di riscontro, offre una superficie perfettamente perpendicolare alla base con cui confrontare pezzi e strumenti. Si usa sia in sala metrologica sia in produzione.
